Warshall算法求传递闭包矩阵

1.什么是传递闭包？

在深入了解Warshall算法之前，我们先要明白目标是什么。

传递闭包：对于一个有向图 G，它的传递闭包是另一个图 G，G 和 G 拥有相同的顶点。如果在原图 G 中，从顶点 i 到顶点 j 存在一条路径（路径长度可以大于1），那么在 G* 中就存在一条从 i 直接指向 j 的边。

简单来说，传递闭包就是回答这样一个问题：“从任意一个点出发，我能到达哪些其他的点？” 如果能到达，就连一条直接的边。

举个例子：如果 A → B，且 B → C，那么在传递闭包中，除了原有的 A→B 和 B→C，我们还会新增一条 A→C 的边。

Warshall算法就是用来高效计算这个传递闭包的利器。

2.Warshall算法的核心思想

Warshall算法的精髓在于“逐步引入中间点”。

想象一下，我们想知道从城市 i 能否到城市 j。一开始，我们只看有没有直达的航班。后来，我们允许在城市1中转，看看会不会增加新的可达路线。接着，我们再允许在城市2中转，看看会不会又增加新的路线……直到我们把所有城市都当作过中转站考虑了一遍，最终得到的就是完整的可达性网络。

算法就是这样工作的：

外层循环 (k)：遍历所有顶点，每次把一个顶点 k 当作“允许的中间点”。 内层循环 (i, j)：遍历所有顶点对 (i, j)，检查“如果允许经过 k，i 能否到达 j？” 核心判断逻辑：对于任意顶点 i, j, k：如果 i 能到达 k 并且 k 能到达 j，那么 i 就能到达 j。

这个逻辑用邻接矩阵来表示就是： R[i][j] = R[i][j]OR(R[i][k]ANDR[k][j])

这里的 R 就是我们的可达性矩阵，算法开始时它是图的邻接矩阵，结束时它就是传递闭包矩阵。

3.实例演示

上面的定义可能比较晦涩难懂，那么我们不妨举个例子实际操作一下。

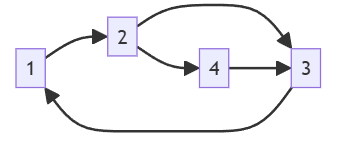

这个图有4个顶点：{1, 2, 3, 4}。

步骤1:建立初始邻接矩阵 R⁰

我们用一个4x4的矩阵 R 来表示这个图。R[i][j] = 1 表示存在从 i 到 j 的直接边，0 表示没有。

	1	2	3	4
1	0	1	0	0
2	0	0	1	1
3	1	0	0	0
4	0	0	1	0

这个矩阵就是我们算法的起点，我们称之为 R⁰。

步骤2:开始迭代运算

我们将进行4次迭代，分别对应 k=1, 2, 3, 4。每次迭代都会生成一个新的矩阵 R¹, R², R³, R⁴。

迭代1:允许顶点 1 作为中间点 (k=1)

我们的目标是：检查所有顶点对 (i, j)，看是否能通过顶点1建立新的连接。即，判断 R[i][1] 和 R[1][j] 是否都为1。

R⁰[3][1] = 1(3 → 1)
R⁰[1][2] = 1(1 → 2)

根据逻辑 R[3][2] = R[3][2]OR(R[3][1]ANDR[1][2])，我们发现： R[3][2] = 0OR(1AND1) = 1。这意味着，通过顶点1，我们发现了一条从 3 到 2 的新路径 (3 → 1 → 2)。

我们检查所有其他组合，没有发现新的连接。于是，我们更新矩阵，得到 R¹：

	1	2	3	4
1	0	1	0	0
2	0	0	1	1
3	1	1	0	0
4	0	0	1	0

迭代2:允许顶点 2 作为中间点 (k=2)

现在，我们基于 R¹ 进行计算，允许顶点2作为中间点。即判断 R¹[i][2] 和 R¹[2][j]。

R¹[1][2] = 1 (1→2)
R¹[3][2] = 1 (3→2)
R¹[2][3] = 1 (2→3)
R¹[2][4] = 1 (2→4)

我们检查所有 (i, j) 对：

i=1, j=3: R¹[1][3] = R¹[1][3]OR(R¹[1][2]ANDR¹[2][3]) = > 0OR(1AND1) = 1。新增路径 1 → 2 → 3。
i=1, j=4: R¹[1][4] = R¹[1][4]OR(R¹[1][2]ANDR¹[2][4]) = > 0OR(1AND1) = 1。新增路径 1 → 2 → 4。
i=3, j=3: R¹[3][3] = R¹[3][3]OR(R¹[3][2]ANDR¹[2][3]) = > 0OR(1AND1) = 1。新增路径 3 → 2 → 3。
i=3, j=4: R¹[3][4] = R¹[3][4]OR(R¹[3][2]ANDR¹[2][4]) = > 0OR(1AND1) = 1。新增路径 3 → 2 → 4。

更新矩阵，得到 R²：

	1	2	3	4
1	0	1	1	1
2	0	0	1	1
3	1	1	1	1
4	0	0	1	0

迭代3:允许顶点 3 作为中间点 (k=3)

现在，我们基于 R² 进行计算，允许顶点3作为中间点。即判断 R²[i][3] 和 R²[3][j]。

R²[1][3] = 1(1 → 3)
R²[2][3] = 1(2 → 3)
R²[3][3] = 1(3 → 3)
R²[4][3] = 1(4 → 3)
R²[3][1] = 1(3 → 1)
R²[3][2] = 1(3 → 2)
R²[3][4] = 1(3 → 4)

我们检查所有 (i, j) 对：

i=1, j=1: R²[1][1] = R²[1][1]OR(R²[1][3]ANDR²[3][1]) = > 0OR(1AND1) = 1。新增路径 1 → 3 → 1。
i=1, j=2: R²[1][2] 已经是1，无需更新。
i=2, j=1: R²[2][1] = R²[2][1]OR(R²[2][3]ANDR²[3][1]) = > 0OR(1AND1) = 1。新增路径 2 → 3 → 1。
i=2, j=2: R²[2][2] = R²[2][2]OR(R²[2][3]ANDR²[3][2]) = > 0OR(1AND1) = 1。新增路径 2 → 3 → 2。
i=4, j=1: R²[4][1] = R²[4][1]OR(R²[4][3]ANDR²[3][1]) = > 0OR(1AND1) = 1。新增路径 4 → 3 → 1。
i=4, j=2: R²[4][2] = R²[4][2]OR(R²[4][3]ANDR²[3][2]) = > 0OR(1AND1) = 1。新增路径 4 → 3 → 2。
i=4, j=4: R²[4][4] = R²[4][4]OR(R²[4][3]ANDR²[3][4]) = > 0OR(1AND1) = 1。新增路径 4 → 3 → 4。
